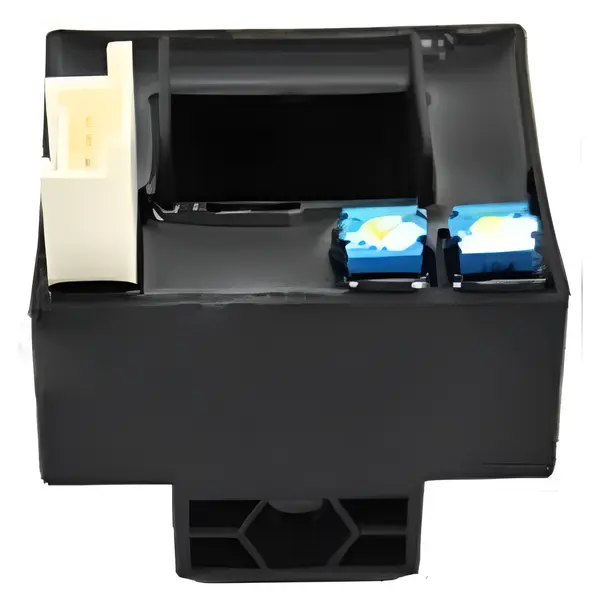

HCK-SWNA40 Датчик тока на эффекте Холла
Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи
Принцип работы:
Ток, протекающий через проводник в первичной цепи, создаёт магнитное поле, концентрируемое в сердечнике. Холловский элемент, расположенный в воздушном зазоре, измеряет это поле. Усиленный сигнал выводится в виде напряжения, пропорционального току.
Технические характеристики:
- Полная гальваническая изоляция
- Миниатюрные размеры и лёгкий корпус
- Отсутствие потерь при установке
- Измерение низких и средних токов
- Экономичное энергопотребление
- Напряжение питания: ±15 В
- Номинальный ток: 40…200 А
- Пиковый ток: 600…900 А
- Выходной сигнал: ±40 мВ
- Погрешность: ±1 %
- Частотный диапазон: DC ~ 25 кГц (–3 дБ)
- Температурный режим: от -40 до +85 °C
- Подключение: сквозное отверстие
- Габариты: 20 × 15 мм
