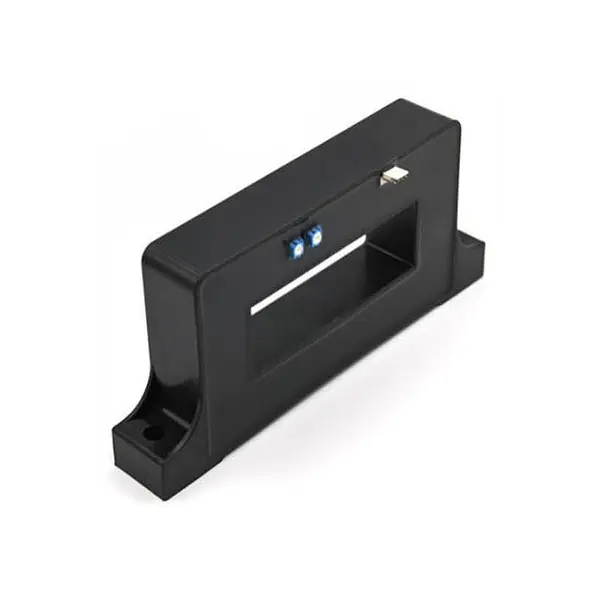

HCK-SWGT Датчик тока на эффекте Холла
Принцип работы:
Сигнал от магнитного поля, создаваемого первичным током, улавливается холловским элементом. После усиления он выводится в виде аналогового напряжения, точно соответствующего величине тока.
Технические характеристики:
Высокая степень изоляции
Увеличенный корпус
Отсутствие потерь при установке
Расширенный диапазон токов
Энергоэффективная работа
Напряжение питания: ±15 В
Номинальный ток: 500…5000 А
Пиковый ток: 1000…10000 А
Выходной сигнал: ±4V
Погрешность: ±2 %
Частотный диапазон: DC ~ 25 кГц (–3 дБ)
Температура эксплуатации: -40…+85 °C
Подключение: провод через сквозное отверстие
Размеры: 104 × 34 мм
