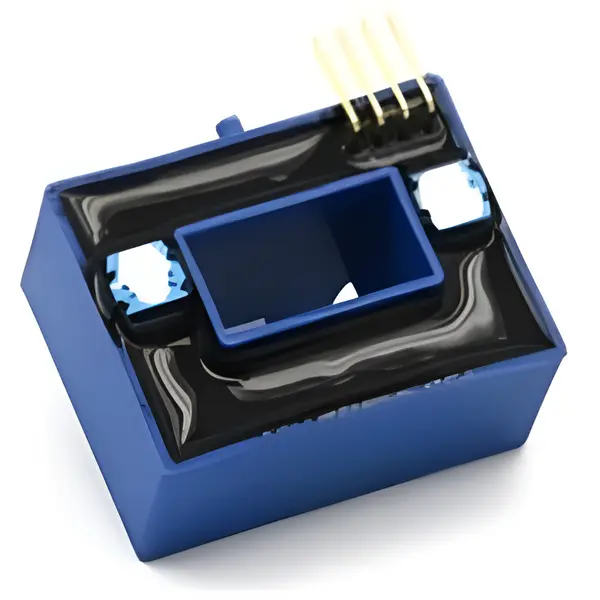

HCK-SWBP2 Датчик тока на эффекте Холла
Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи
Принцип работы:
Холловский элемент в зазоре магнитопровода измеряет поле, создаваемое током в первичной цепи. Полученное значение усиливается и передаётся в виде выходного сигнала, прямо пропорционального току.
Технические характеристики:
- Высокий уровень изоляции
- Компактное исполнение
- Отсутствие потерь при включении
- Широкий диапазон измерений
- Низкое энергопотребление
- Напряжение питания: ±15 В
- Номинальный ток: 50…600 А
- Пиковый ток: 150…900 А
- Выходной сигнал: ±4 В
- Точность: ±1 %
- Частотный диапазон: DC ~ 25 кГц (–3 дБ)
- Температурный режим: -40…+85 °C
- Метод подключения: провод через сквозное отверстие
- Габариты: 20.5 × 10.5 мм
