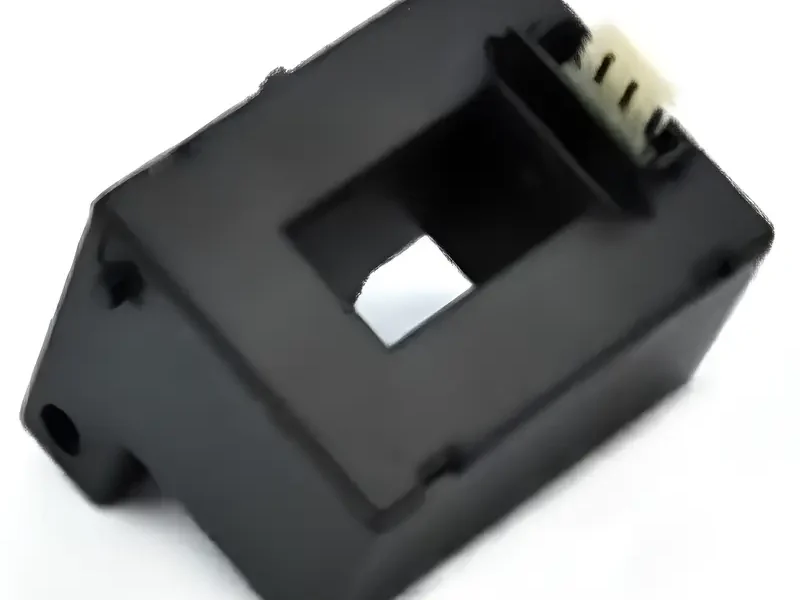

HCK-SWBSN Датчик тока на эффекте Холла
Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи
Принцип работы:
Магнитное поле, создаваемое током в первичной цепи, фокусируется в магнитопроводе. Холловский элемент, установленный в воздушном зазоре, измеряет это поле. Сигнал усиливается и подаётся на выход в виде напряжения, точно соответствующего величине первичного тока.
Технические характеристики:
- Высокий уровень гальванической изоляции
- Малые габариты и лёгкий вес
- Отсутствие потерь при измерении
- Широкий диапазон измеряемого тока
- Энергоэффективность
- Напряжение питания: ±15 В
- Номинальный ток: 50…600 А
- Пиковый ток: 150…900 А
- Выходное напряжение: ±4 В
- Точность измерения: ±1 %
- Частотный диапазон: DC ~ 25 кГц (при -3 дБ)
- Температурный диапазон эксплуатации: от -40 до +105 °C
- Тип установки: сквозное отверстие
- Размеры корпуса: 20.5 × 10.5 мм
