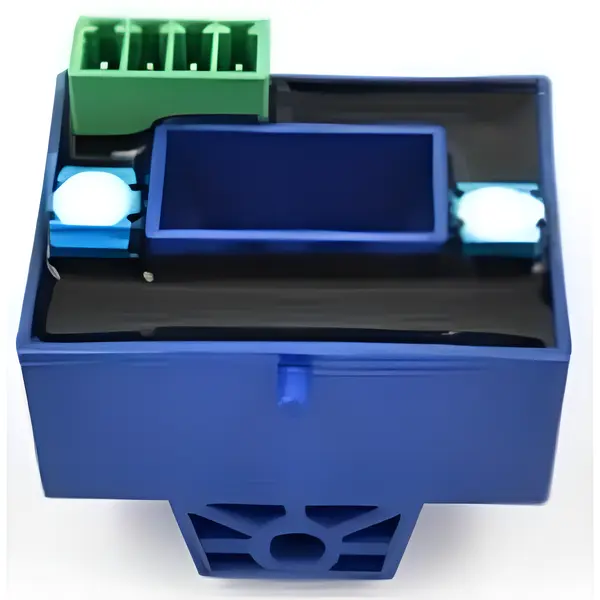

HCK-SWBS2A4 Датчик тока на эффекте Холла
Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи
Принцип работы:
Ток в первичной цепи индуцирует магнитное поле, которое фиксируется холловским элементом, встроенным в магнитопровод с воздушным зазором. Полученное значение усиливается и выводится в виде аналогового напряжения, пропорционального току.
Технические характеристики:
- Высокая изоляция между входом и выходом
- Малый вес и компактные размеры
- Без потерь при установке
- Широкий диапазон измерений
- Низкое энергопотребление
- Напряжение питания: ±15 В
- Диапазон измеряемого тока: 50…600 А
- Пиковый ток: 150…900 А
- Выходной сигнал: ±4 В
- Погрешность: ±1 %
- Диапазон частот: DC ~ 25 кГц (–3 дБ)
- Температура эксплуатации: от -40 до +85 °C
- Установка: провод через отверстие
- Габариты: 20.5 × 10.5 мм
