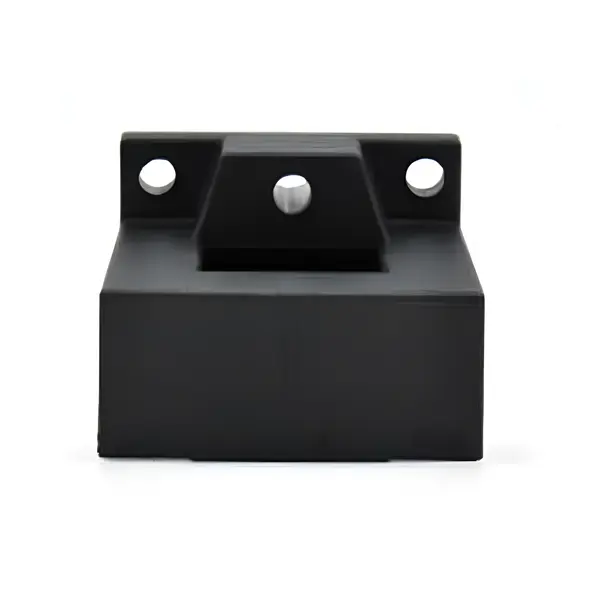

HCK-SWNR Датчик тока на эффекте Холла
Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи
Принцип работы:
Первичный ток создаёт магнитное поле, фиксируемое холловским элементом в магнитопроводе. Усиленный сигнал выводится в виде выходного напряжения, прямо пропорционального току.
Технические характеристики:
- Высокая изоляция между входом и выходом
- Малый вес и компактные размеры
- Отсутствие потерь при подключении
- Широкий диапазон измерения тока
- Энергоэффективность
- Напряжение питания: ±15 В
- Номинальный ток: 100…600 А
- Пиковый ток: 300…1000 А
- Выходной сигнал: ±4 В
- Погрешность: ±1 %
- Полоса пропускания: DC ~ 25 кГц (–3 дБ)
- Рабочая температура: от -40 до +85 °C
- Способ подключения: сквозное отверстие
- Габаритные размеры: 20.5 × 10.5 мм
