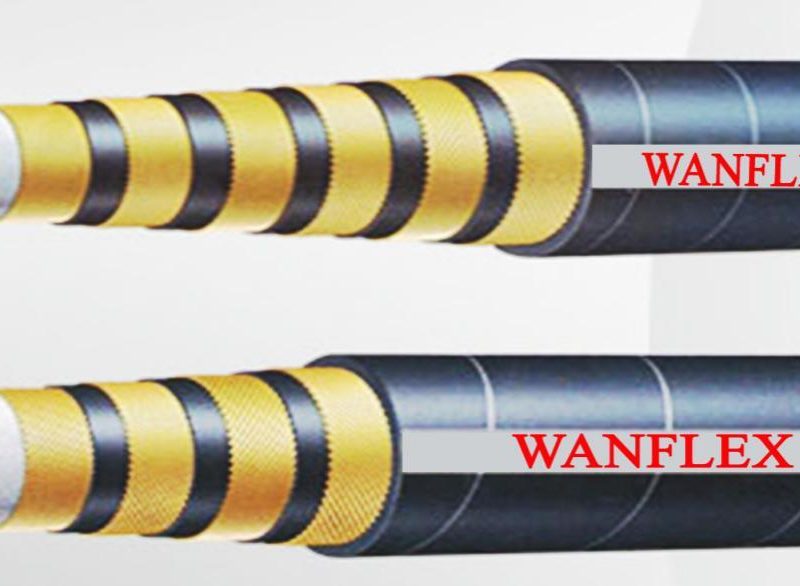

Сверхвысокого давления спиральный гидравлический рукав SAE 100R13 / SAE 100R15
Внутренняя трубка: синтетический каучук, устойчивый к маслам, абразивному износу и старению.
Армирование: шесть слоёв высокопрочной стальной проволоки (спираль).
Наружный слой: синтетический каучук, устойчивый к маслам и погодным условиям.
Диапазон температур: от -40°C до +100°C с гидравлическими жидкостями на нефтяной основе.
Применение: подходит для транспортировки гидравлических жидкостей, таких как гликоль, минеральные масла, эмульсии и т.д.
Коэффициент безопасности: 1:4.
Технические характеристики
R13 (6 спиралей, очень высокое давление, ~5000 psi)
| Артикул | Размер (дюйм) | Внутр. диаметр (мм) | Наружн. диаметр (мм) | Рабочее давление (бар) | Рабочее давление (psi) | Разрывное давление (бар) | Разрывное давление (psi) | Вес (кг/м) |
|---|---|---|---|---|---|---|---|---|
| R13-08 | 1/2″ | 12.7 | 27 | 512 | 7424 | 2048 | 29696 | 1.35 |
| R13-12 | 3/4″ | 19 | 32 | 345 | 5003 | 1380 | 20012 | 1.65 |
| R13-16 | 1″ | 25.4 | 39.2 | 345 | 5003 | 1380 | 20012 | 2.25 |
| R13-20 | 1 1/4″ | 31.8 | 49.8 | 345 | 5003 | 1380 | 20012 | 3.6 |
| R13-24 | 1 1/2″ | 38.1 | 57.3 | 345 | 5003 | 1380 | 20012 | 4.75 |
| R13-32 | 2″ | 50.8 | 71.9 | 345 | 5003 | 1380 | 20012 | 6.9 |
R15 (высокое давление, часто 6000 psi, компактный)
| Артикул | Размер (дюйм) | Внутр. диаметр (мм) | Наружн. диаметр (мм) | Рабочее давление (бар) | Рабочее давление (psi) | Разрывное давление (бар) | Разрывное давление (psi) | Вес (кг/м) |
|---|---|---|---|---|---|---|---|---|
| R15-12 | 3/4″ | 19 | 32 | 420 | 6090 | 1680 | 24360 | 1.85 |
| R15-16 | 1″ | 25.4 | 39 | 420 | 6090 | 1680 | 24360 | 2.9 |
| R15-20 | 1 1/4″ | 32 | 50 | 420 | 6090 | 1680 | 24360 | 4.2 |
| R15-24 | 1 1/2″ | 38.1 | 58 | 420 | 6090 | 1680 | 24360 | 5.6 |
| R15-32 | 2″ | 50 | 72 | 420 | 6090 | 1680 | 24360 | 7.42 |
