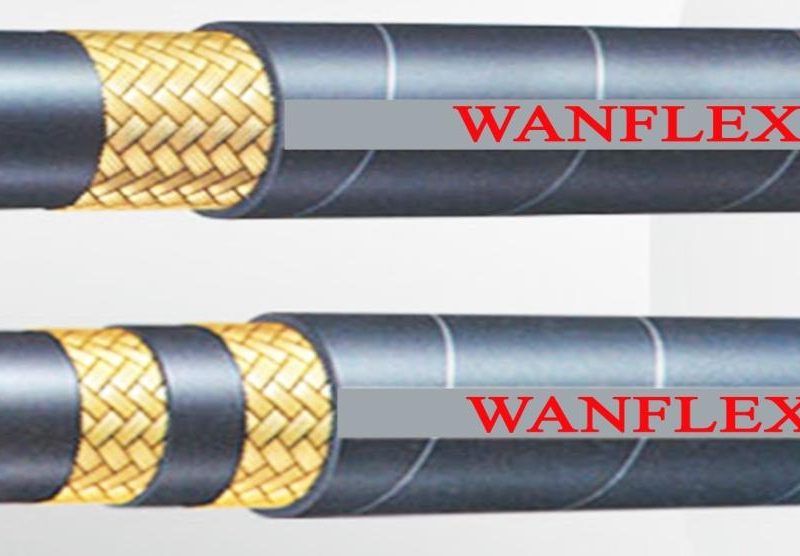

Компактный гидравлический рукав SAE 100R16 / SAE 100R17
Внутренняя трубка: синтетический каучук, устойчивый к маслам, абразивному износу и старению.
Армирование: 1 или 2 слоя оплетки из высокопрочной стальной проволоки.
Наружный слой: синтетический каучук, устойчивый к маслам и погодным условиям.
Диапазон температур: от -40°C до +100°C с гидравлическими жидкостями на нефтяной основе.
Применение: подходит для транспортировки гидравлических жидкостей, таких как гликоль, минеральные масла, эмульсии и т.д.
Технические характеристики
R16 (1–2 стальные оплетки, высокое давление)
| Артикул | Размер (дюйм) | Внутр. диаметр (мм) | Наружн. диаметр (мм) | Рабочее давление (бар) | Рабочее давление (psi) | Разрывное давление (бар) | Разрывное давление (psi) | Вес (кг/м) |
|---|---|---|---|---|---|---|---|---|
| R16-04 | 1/4″ | 6.4 | 14.4 | 400 | 5800 | 1600 | 23200 | 0.3 |
| R16-05 | 5/16″ | 7.9 | 15.7 | 350 | 5075 | 1400 | 20300 | 0.34 |
| R16-06 | 3/8″ | 9.5 | 18.8 | 330 | 4785 | 1320 | 19140 | 0.42 |
| R16-08 | 1/2″ | 12.7 | 21.9 | 276 | 4002 | 1104 | 16008 | 0.54 |
| R16-10 | 5/8″ | 15.9 | 25.4 | 250 | 3625 | 1000 | 14500 | 0.68 |
| R16-12 | 3/4″ | 19 | 28.9 | 215 | 3118 | 860 | 12472 | 0.8 |
| R16-16 | 1″ | 25.4 | 36.5 | 165 | 2393 | 660 | 9572 | 1.15 |
R17 (компактный, постоянное давление 210 бар / 3045 psi)
| Артикул | Размер (дюйм) | Внутр. диаметр (мм) | Наружн. диаметр (мм) | Рабочее давление (бар) | Рабочее давление (psi) | Разрывное давление (бар) | Разрывное давление (psi) | Вес (кг/м) |
|---|---|---|---|---|---|---|---|---|
| R17-04 | 1/4″ | 6.4 | 12.7 | 210 | 3045 | 840 | 12180 | 0.19 |
| R17-05 | 5/16″ | 7.9 | 15 | 210 | 3045 | 840 | 12180 | 0.22 |
| R17-06 | 3/8″ | 9.5 | 16.5 | 210 | 3045 | 840 | 12180 | 0.27 |
| R17-08 | 1/2″ | 12.7 | 20.8 | 210 | 3045 | 840 | 12180 | 0.46 |
| R17-10 | 5/8″ | 15.9 | 24.7 | 210 | 3045 | 840 | 12180 | 0.57 |
| R17-12 | 3/4″ | 19 | 28.6 | 210 | 3045 | 840 | 12180 | 0.78 |
| R17-16 | 1″ | 25.4 | 36.6 | 210 | 3045 | 840 | 12180 | 1.4 |
