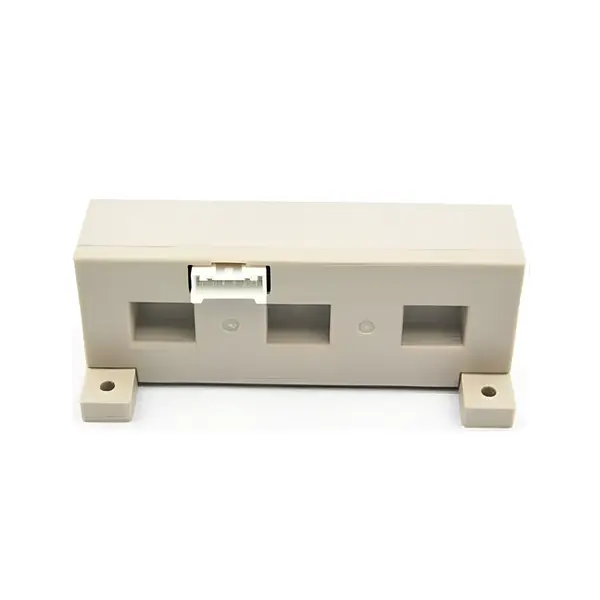

HCK-SWTG3 Датчик тока на эффекте Холла

Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи

Принцип работы:
Магнитное поле от первичного тока измеряется холловским сенсором, встроенным в магнитопровод. Сигнал усиливается и преобразуется в аналоговое выходное напряжение, соответствующее измеряемому току.

Технические характеристики:

Полная гальваническая развязка

Увеличенный корпус

Отсутствие потерь при измерении

Измерение высоких токов

Низкое энергопотребление

Напряжение питания: ±15 В

Номинальный ток: 50…200 А

Пиковый ток: 150…600 А

Выходной сигнал: ±4V

Погрешность: ±1.5 %

Частотный диапазон: DC ~ 25 кГц (–3 дБ)

Температура эксплуатации: -40…+85 °C

Подключение: провод через сквозное отверстие

Размеры: 12 × 9.5 мм
