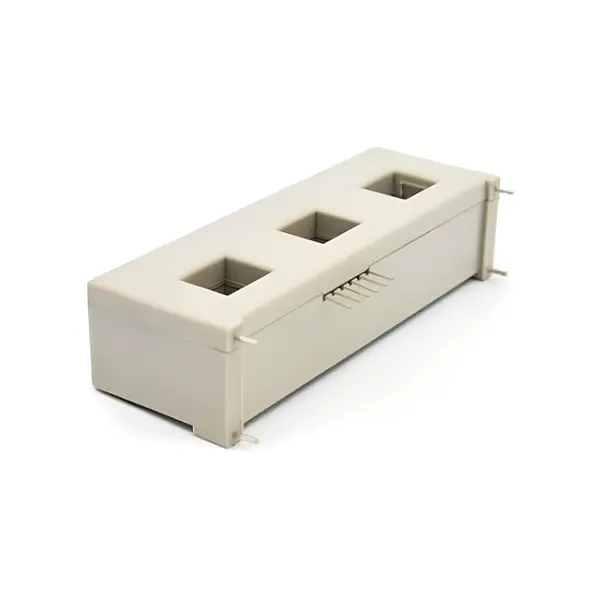

HCK-SWPT3 Датчик тока на эффекте Холла

Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи

Принцип работы:
Сигнал от магнитного поля, создаваемого первичным током, улавливается холловским элементом. После усиления он выводится в виде аналогового напряжения, точно соответствующего величине тока.

Технические характеристики:

Высокая степень изоляции

Увеличенный корпус

Отсутствие потерь при установке

Расширенный диапазон токов

Энергоэффективная работа

Напряжение питания: ±15 В

Номинальный ток: 50…200 А

Пиковый ток: 150…600 А

Выходной сигнал: ±4V

Погрешность: ±1.5 %

Частотный диапазон: DC ~ 25 кГц (–3 дБ)

Температура эксплуатации: -40…+85 °C

Подключение: провод через сквозное отверстие

Размеры: 12 × 10 мм
