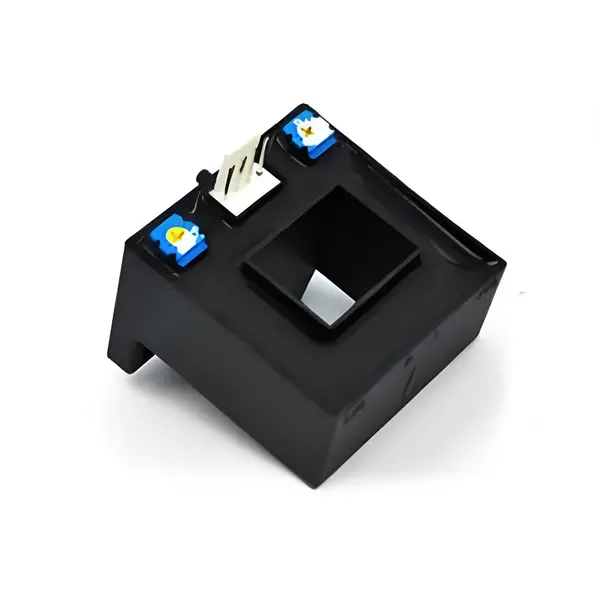

HCK-SWN Датчик тока на эффекте Холла

Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи

Принцип работы:
Холловский элемент, встроенный в магнитопровод с воздушным зазором, измеряет магнитное поле, создаваемое током в первичной цепи. Сигнал усиливается и выводится в виде аналогового напряжения, отражающего текущую величину тока.

Технические характеристики:

• Гальваническая изоляция между цепями
• Компактные размеры и лёгкий корпус
• Отсутствие потерь при установке
• Расширенный диапазон измерений
• Низкое потребление энергии
• Напряжение питания: ±15 В
• Номинальный ток: 100…600 А
• Пиковый ток: 300…1000 А
• Выходной сигнал: ±4 В
• Точность: ±1 %
• Частотный диапазон: DC ~ 25 кГц (–3 дБ)
• Рабочая температура: от -40 до +85 °C
• Метод подключения: сквозное отверстие
• Габариты: 20.5 × 10.5 мм
