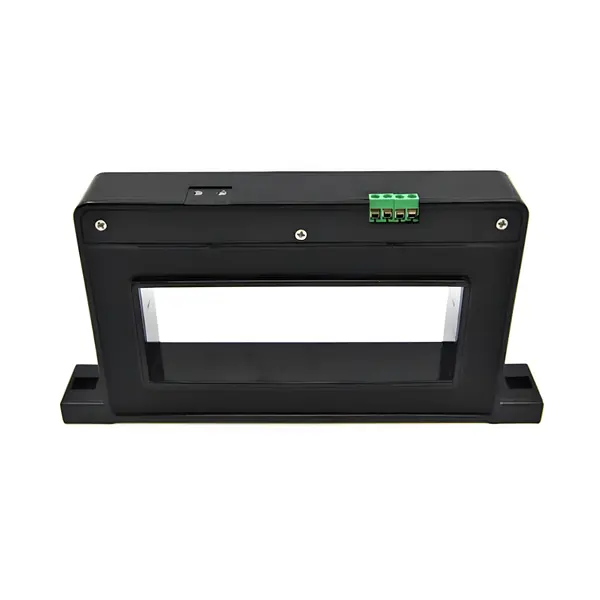

HCK-SWHB Датчик тока на эффекте Холла
Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи
Принцип работы:
Магнитное поле от первичного тока измеряется холловским сенсором, встроенным в магнитопровод. Сигнал усиливается и преобразуется в аналоговое выходное напряжение, соответствующее измеряемому току.
Технические характеристики:
Полная гальваническая развязка
Увеличенный корпус
Отсутствие потерь при измерении
Измерение высоких токов
Низкое энергопотребление
Напряжение питания: ±15 В
Номинальный ток: 1000…20000 А
Пиковый ток: 2000…30000 А
Выходной сигнал: ±4V
Погрешность: ±1 %
Частотный диапазон: DC ~ 25 кГц (–3 дБ)
Температура эксплуатации: -40…+85 °C
Подключение: провод через сквозное отверстие
Размеры: 140 × 50 мм
