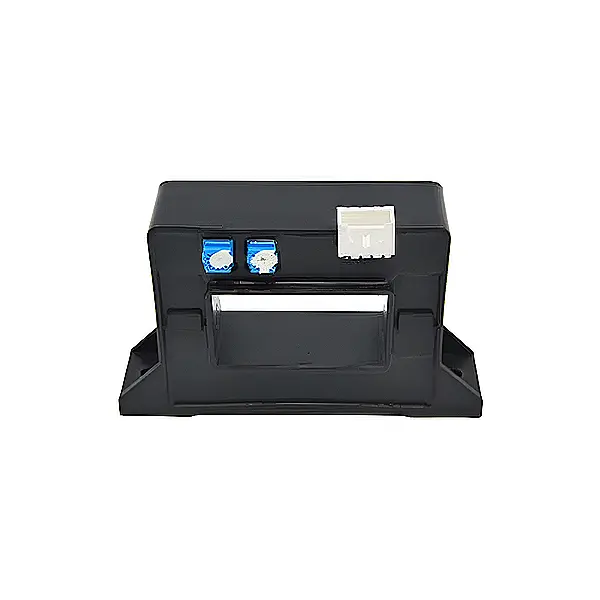

HCK-SWGTST1540 Датчик тока на эффекте Холла
Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи
Принцип работы:
Сигнал от магнитного поля, создаваемого первичным током, улавливается холловским элементом. После усиления он выводится в виде аналогового напряжения, точно соответствующего величине тока.
Технические характеристики:
Высокая степень изоляции
Увеличенный корпус
Отсутствие потерь при установке
Расширенный диапазон токов
Энергоэффективная работа
Напряжение питания: +15 В
Номинальный ток: 250/470 А
Пиковый ток: 2200/2700 А
Выходной сигнал: 40mV
Погрешность: ±2 %
Частотный диапазон: DC ~ 25 кГц (–3 дБ)
Температура эксплуатации: -40…+85 °C
Подключение: провод через сквозное отверстие
Размеры: 40 × 20 мм
