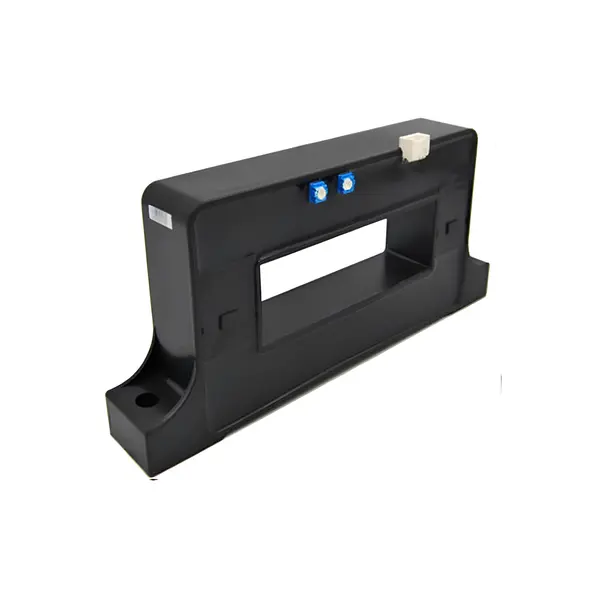

HCK-SWGT1540 Датчик тока на эффекте Холла
Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи
Принцип работы:
Магнитное поле от первичного тока измеряется холловским сенсором, встроенным в магнитопровод. Сигнал усиливается и преобразуется в аналоговое выходное напряжение, соответствующее измеряемому току.
Технические характеристики:
Полная гальваническая развязка
Увеличенный корпус
Отсутствие потерь при измерении
Измерение высоких токов
Низкое энергопотребление
Напряжение питания: +15 В
Номинальный ток: 750 А
Пиковый ток: 4800 А
Выходной сигнал: 40mV
Погрешность: ±2 %
Частотный диапазон: DC ~ 25 кГц (–3 дБ)
Температура эксплуатации: -40…+85 °C
Подключение: провод через сквозное отверстие
Размеры: 104 × 34 мм
