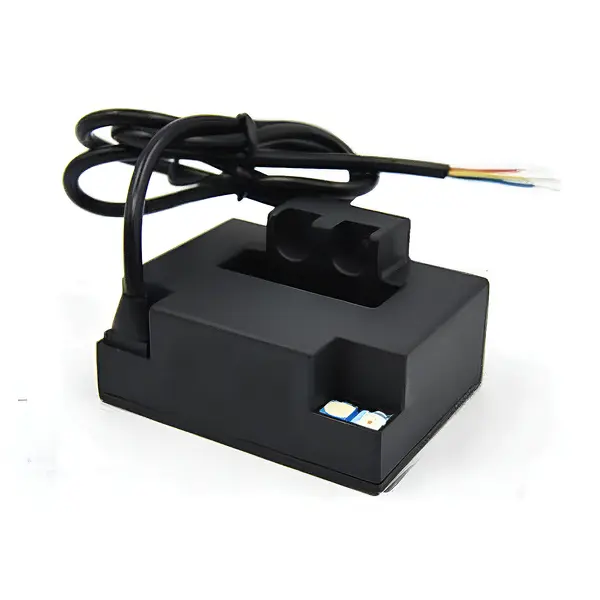

HCK-SWFR Датчик тока на эффекте Холла

Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи

Принцип работы:
Сигнал от магнитного поля, создаваемого первичным током, улавливается холловским элементом. После усиления он выводится в виде аналогового напряжения, точно соответствующего величине тока.

Технические характеристики:

• Высокая степень изоляции
• Увеличенный корпус
• Отсутствие потерь при установке
• Расширенный диапазон токов
• Энергоэффективная работа
• Напряжение питания: ±15 В
• Диапазон тока: 100…2000 А
• Пиковый ток: 200…3000 А
• Выходной сигнал: ±4 В
• Точность: ±1 %
• Частотная характеристика: DC ~ 25 кГц (–3 дБ)
• Рабочая температура: от -40 до +85 °C
• Способ подключения: сквозной
• Габариты: 41 × 12 мм
