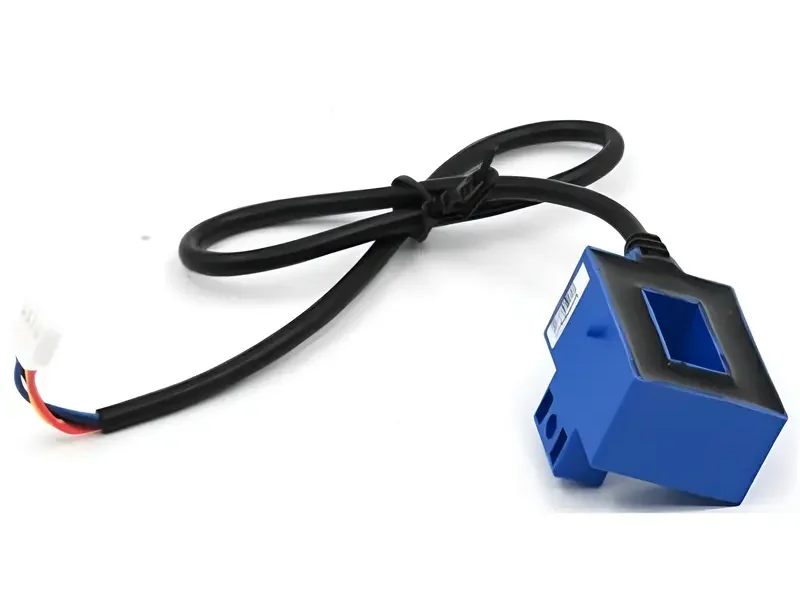

HCK-SWBXR Датчик тока на эффекте Холла

Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи

Принцип работы:
Первичный ток, проходящий через проводник, создаёт магнитное поле, которое концентрируется в магнитопроводе. Холловский элемент, установленный в воздушном зазоре магнитопровода, измеряет это поле. Полученный сигнал усиливается и преобразуется в выходное напряжение, пропорциональное измеряемому току.

Технические характеристики:

• Высокая изоляция между первичной и вторичной цепями
• Компактная конструкция и малый вес
• Отсутствие потерь при включении в цепь
• Широкий диапазон измерений
• Низкое энергопотребление
• Напряжение питания: ±15 В
• Номинальный ток: 50…600 А
• Пиковый ток: 150…900 А
• Выходной сигнал: ±4 В
• Точность: ±1 %
• Полоса пропускания: от постоянного тока до 25 кГц (при -3 дБ)
• Рабочая температура: от -40 до +105 °C
• Способ подключения: сквозное отверстие
• Габаритные размеры: 20.5 × 10.5 мм
