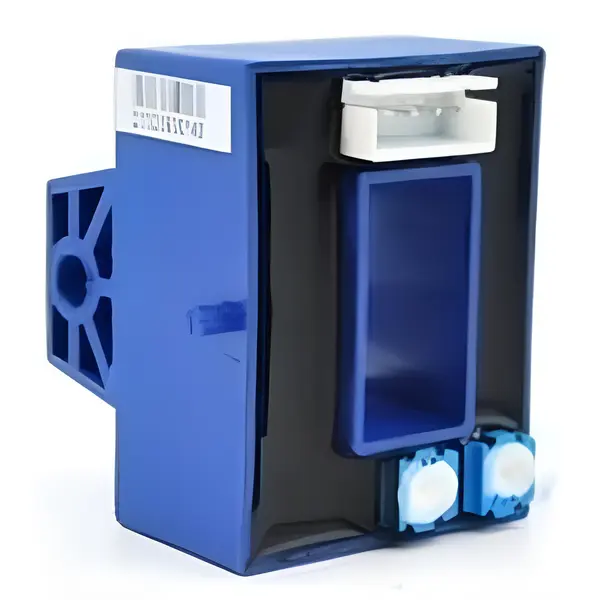

HCK-SWBSW1 Датчик тока на эффекте Холла

Принцип работы:
Первичный ток создаёт магнитное поле, которое концентрируется в магнитопроводе. Холловский элемент, установленный в воздушном зазоре, фиксирует это поле. Сигнал усиливается и передаётся на выход в виде напряжения, соответствующего току.

Технические характеристики:

• Высокая гальваническая изоляция
• Компактный размер и лёгкий вес
• Отсутствие потерь при установке
• Широкий диапазон измерения тока
• Низкое энергопотребление
• Напряжение питания: ±15 В
• Номинальный ток: 50…600 А
• Пиковый ток: 150…900 А
• Выходное напряжение: ±4 В
• Погрешность: ±1 %
• Частотный диапазон: DC ~ 25 кГц (–3 дБ)
• Рабочая температура: от -40 до +85 °C
• Метод подключения: сквозное отверстие
• Габаритные размеры: 20.5 × 10.5 мм
