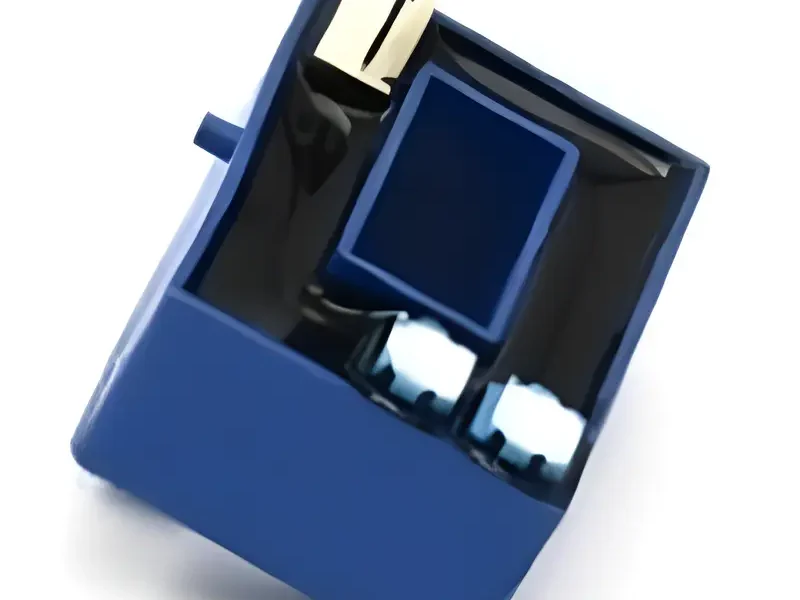

HCK-SWBS1 Датчик тока на эффекте Холла
Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи
Принцип работы:
Ток в первичной цепи создаёт магнитное поле, которое концентрируется в сердечнике. Холловский элемент, размещённый в воздушном зазоре, регистрирует это поле и передаёт усиленный сигнал на выход. Выходное напряжение отражает величину измеряемого тока.
Технические характеристики:
- Гальваническая развязка между входом и выходом
- Компактный корпус и лёгкая конструкция
- Отсутствие потерь при установке в цепь
- Расширенный диапазон токов
- Экономичное энергопотребление
- Напряжение питания: ±15 В
- Диапазон измеряемого тока: 50…600 А
- Пиковое значение тока: 150…900 А
- Выходной сигнал: ±4 В
- Погрешность: ±1 %
- Диапазон частот: от DC до 25 кГц (–3 дБ)
- Рабочая температура: от -40 до +85 °C
- Метод подключения: через сквозное отверстие
- Габариты: 20.5 × 10.5 мм
