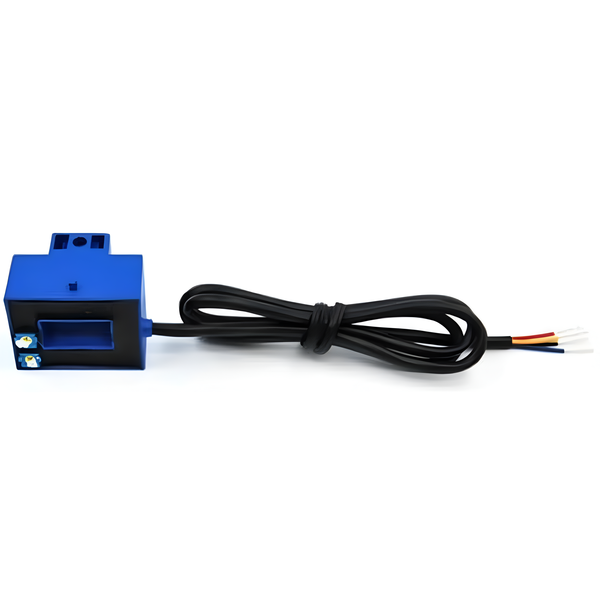

HCK-SWBR. Датчик тока на эффекте Холла с разомкнутой петлей обратной связи
Принцип работы:
Ток в первичной цепи (IP), протекая через проводник, создаёт магнитное поле, которое концентрируется в магнитном кольце. Это поле, пропорциональное току, измеряется холловским элементом, расположенным в зазоре магнитопровода. Результат усиливается и выводится в виде выходного напряжения (VS), пропорционального току IP.
Технические характеристики:
- Изоляция: высокая изоляция между первичной и вторичной цепями
- Размеры и масса: компактный, малый вес
- Потери: отсутствие потерь при включении в цепь
- Диапазон измерений: широкий
- Энергопотребление: низкое
Электрические параметры:Напряжение питания (Vc) … ±15 В
Номинальный ток (IPN) … 50…600 А
Пиковый ток (IPM) … 150…900 А
Выходной сигнал при IPN … ±4 В
Точность при IPN (X) … ±1 %
Полоса пропускания … DC ~ 25 кГц (при -3 дБ)
Рабочая температура … от -40 до +85 °C
Способ подключения … Сквозное отверстие (провод через датчик)
Габаритные размеры … 20.5 × 10.5 мм
