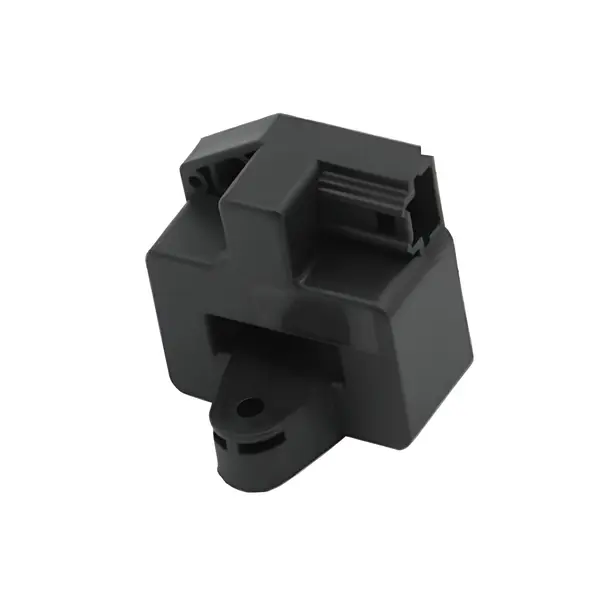

HCK-SWBHST5 — токовый датчик Холла: 50–1200 А
Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи
Принцип работы:
Сигнал от магнитного поля, создаваемого первичным током, улавливается холловским элементом. После усиления он выводится в виде аналогового напряжения, точно соответствующего величине тока.
Технические характеристики:
Высокая степень изоляции
Увеличенный корпус
Отсутствие потерь при установке
Расширенный диапазон токов
Энергоэффективная работа
Напряжение питания: +5 В
Номинальный ток: 50…1200 А
Пиковый ток: 55…1320 А
Выходной сигнал: 1/2VCC±2V
Погрешность: ±1 %
Частотный диапазон: DC ~ 20 кГц (–3 дБ)
Температура эксплуатации: -40…+105 °C
Подключение: провод через сквозное отверстие
Размеры: 20.5 × 6.5 мм
