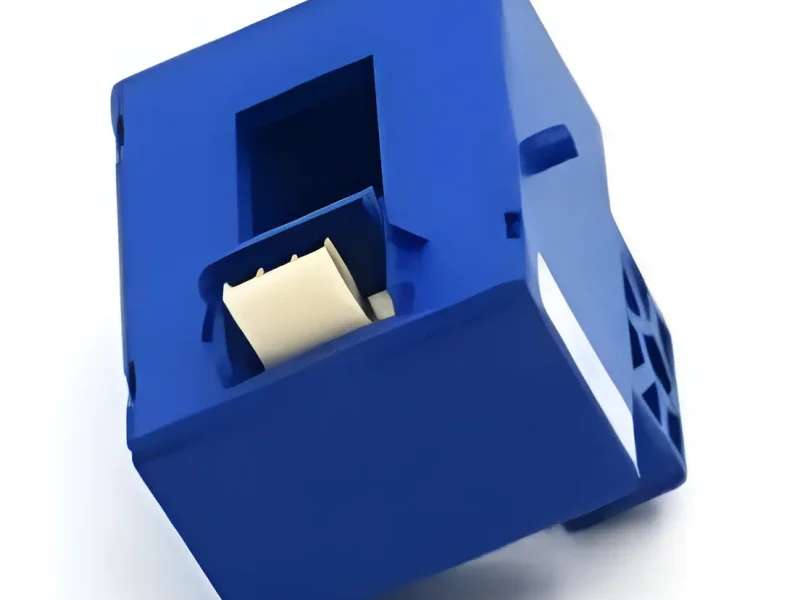

HCK-SWBAS Датчик тока на эффекте Холла

Датчик тока на эффекте Холла (разомкнутый контур)

Принцип работы:

Ток в первичной цепи (IP), протекая через проводник, создаёт магнитное поле, которое концентрируется в магнитном кольце. Это поле, пропорциональное току, измеряется холловским элементом, расположенным в зазоре магнитопровода. Результат усиливается и выводится в виде выходного напряжения (VS), пропорционального току IP.

Технические характеристики:

• Высокая изоляция между первичной и вторичной цепями
• Компактные размеры и малый вес
• Отсутствие потерь при включении в цепь
• Широкий диапазон измерений
• Низкое энергопотребление
• Напряжение питания: ±15 В
• Номинальный ток: 50…600 А
• Пиковый ток: 150…900 А
• Выходной сигнал при IPN: ±4 В
• Точность: ±1 %
• Полоса пропускания: от постоянного тока до 25 кГц (при -3 дБ)
• Рабочая температура: от -40 до +105 °C
• Способ подключения: сквозное отверстие (провод проходит через датчик)
• Габаритные размеры: 20.5 × 10.5 мм
