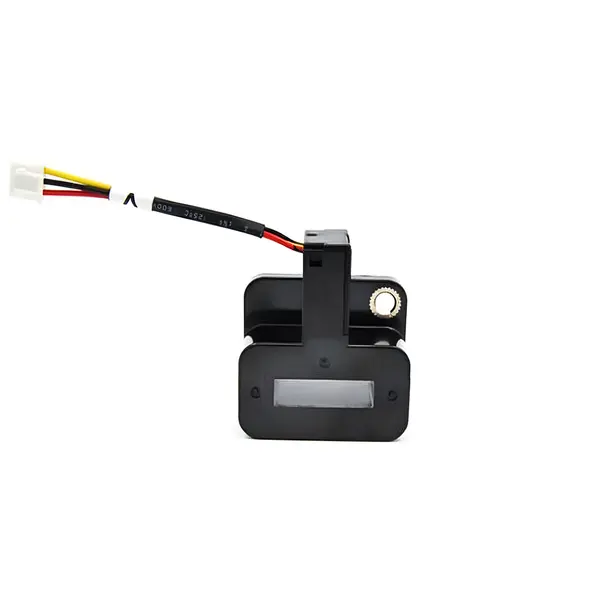

HCK-SWASAT5 — датчик Холла для токов до 1000 А
Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи
Принцип работы:
Магнитное поле от первичного тока измеряется холловским сенсором, встроенным в магнитопровод. Сигнал усиливается и преобразуется в аналоговое выходное напряжение, соответствующее измеряемому току.
Технические характеристики:
Полная гальваническая развязка
Увеличенный корпус
Отсутствие потерь при измерении
Измерение высоких токов
Низкое энергопотребление
Напряжение питания: +5 В
Номинальный ток: 100…1000 А
Пиковый ток: 110…1100 А
Выходной сигнал: 1/2VCC±2V
Погрешность: ±1 %
Частотный диапазон: DC ~ 20 кГц (–3 дБ)
Температура эксплуатации: -40…+125 °C
Подключение: провод через сквозное отверстие
Размеры: 22 × 6 мм
