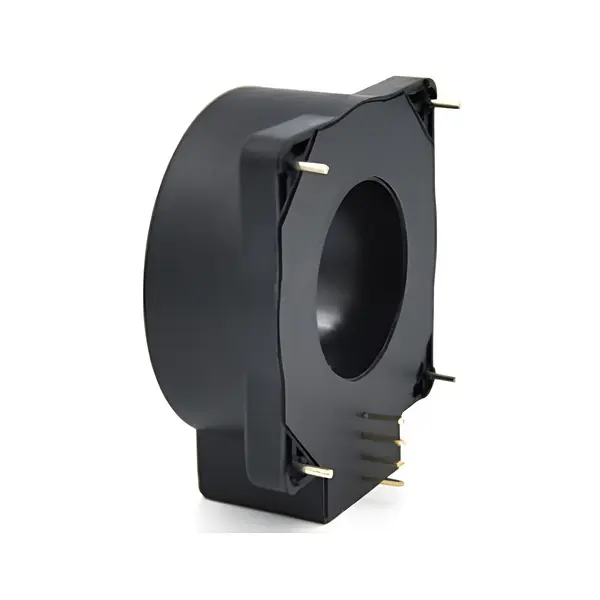

HCK-SCTFT5 — датчик Холла для токов до 800 А
Датчик тока на эффекте Холла с разомкнутой петлёй обратной связи
Принцип работы:
Магнитное поле от первичного тока измеряется холловским сенсором, встроенным в магнитопровод. Сигнал усиливается и преобразуется в аналоговое выходное напряжение, соответствующее измеряемому току.
Технические характеристики:
Полная гальваническая развязка
Увеличенный корпус
Отсутствие потерь при измерении
Измерение высоких токов
Низкое энергопотребление
Напряжение питания: +5 В
Номинальный ток: 50…800 А
Пиковый ток: 75…1200 А
Выходной сигнал: 1/2VCC±1.25V
Погрешность: ±1 %
Частотный диапазон: DC ~ 20 кГц (–3 дБ)
Температура эксплуатации: -40…+105 °C
Подключение: провод через сквозное отверстие
Размеры: Ø22 мм
