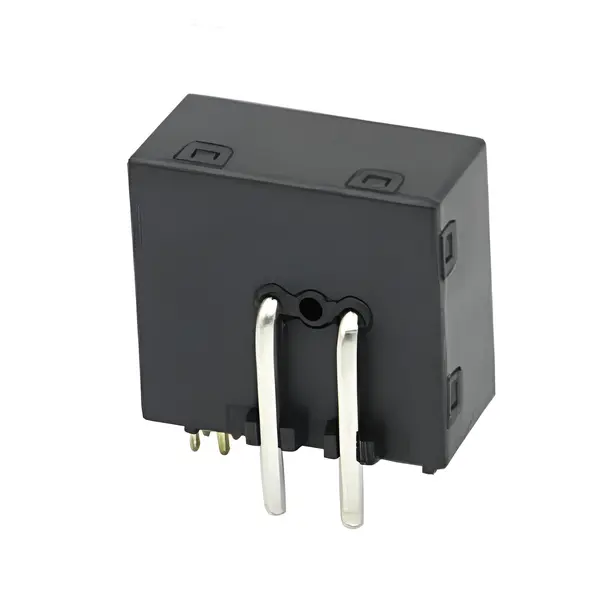

HCB-PRT512 — датчик тока Холла с замкнутым контуром
HCB-PRT512
Датчик тока Холла с замкнутым контуром (компенсационного типа)
Принцип работы:
Магнитное поле, создаваемое измеряемым током, концентрируется в магнитопроводе. Холловский элемент в воздушном зазоре генерирует управляющий сигнал, который вызывает компенсационный ток во вторичной обмотке. Этот ток создаёт встречное магнитное поле и точно уравновешивает первичный. Выходной сигнал отражает значение измеряемого тока с высокой точностью.
Технические характеристики:
- Широкий частотный диапазон
- Высокая точность: ±2 %
- Быстрое время отклика
- Минимальный температурный дрейф
- Отличная линейность
- Высокая помехоустойчивость
- Напряжение питания: +5 В
- Номинальный ток: 0.5…3 А
- Пиковый ток: 0.8…4.8 А
- Выходной сигнал: 2.5 ± 1.2 В
- Частотный диапазон: DC ~ 100 кГц (–3 дБ)
- Рабочая температура: –40…+85 °C
- Способ подключения: монтаж на печатную плату (PCB)
