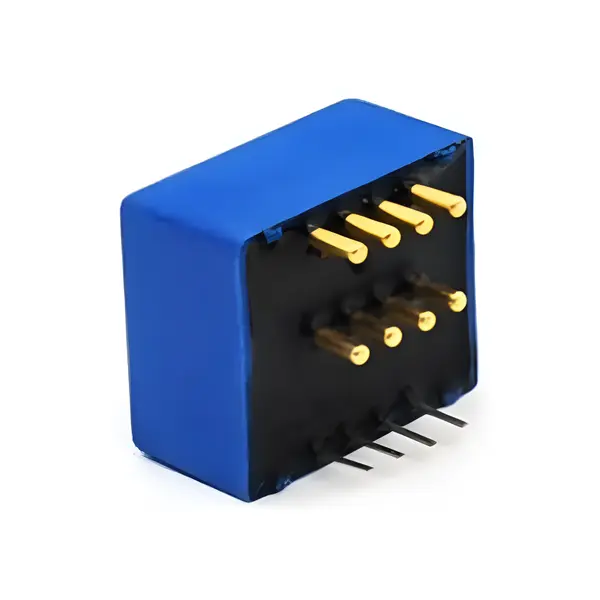

HCB-PRHXST5 — датчик Холла замкнутой петли: 10–50 А
Датчик тока на эффекте Холла с замкнутой петлёй обратной связи
Принцип работы:
Магнитное поле от первичного тока IP концентрируется в магнитном кольце. Сигнал Холла в зазоре кольца управляет компенсационным током IS во вторичной обмотке, создающим противоположное поле. Ток IS точно пропорционален IP.
Технические характеристики:
Широкий частотный диапазон
Высокая точность
Быстрое время отклика
Низкий температурный дрейф
Хорошая линейность
Сильная помехоустойчивость
Напряжение питания: +5 В
Номинальный ток: 10…50 А
Пиковый ток: 30…100 А
Выходной сигнал: 2.5±0.625V
Погрешность: ±0.5 %
Частотный диапазон: DC ~ 100 кГц (–3 дБ)
Температура эксплуатации: -40…+105 °C
Подключение: PCB
