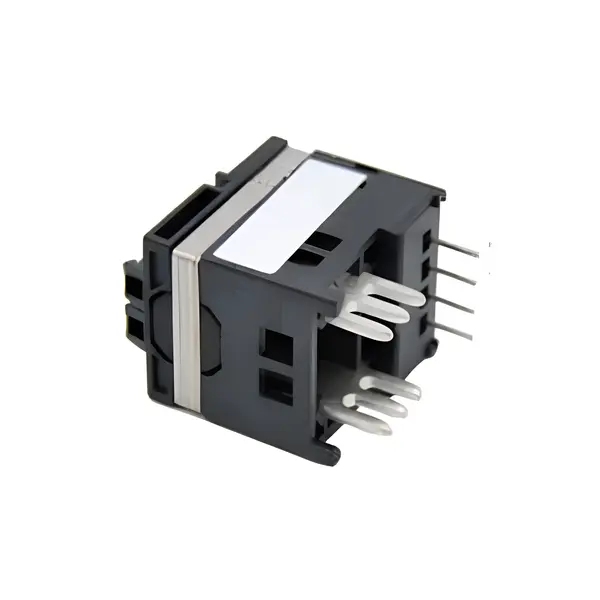

HCB-75PRC204 — датчик тока Холла: 75 А, ±25 мА

Датчик тока Холла с замкнутым контуром (компенсационного типа)

Принцип работы:
Компенсационный ток, управляемый холловским элементом, протекает во вторичной обмотке и создаёт магнитное поле, противоположное полю от первичного тока. Выходное напряжение прямо пропорционально измеряемому току.

Технические характеристики:

• Питание: ±15 В
• Номинальный ток: 15…75 А
• Пиковый ток: 45…150 А
• Выходной сигнал: ±4 В
• Точность: ±0.5 %
• Частотный диапазон: DC ~ 100 кГц
• Температурный диапазон: –40…+85 °C
• Монтаж: печатная плата (PCB)
