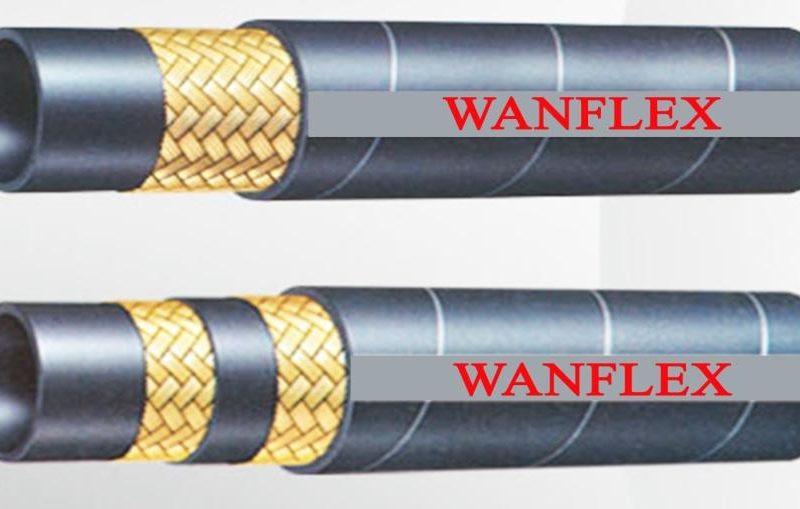

Гидравлический резиновый шланг SAE J517-100R1AT/R2AT
Внутренняя трубка: синтетический каучук, устойчивый к маслам, абразивному износу и старению.
Армирование: 1 или 2 слоя(ев) оплетки из стальной проволоки.
Наружный слой: синтетический каучук, устойчивый к маслам и погодным условиям.
Диапазон температур: от -40°C до +100°C с гидравлическими жидкостями на нефтяной основе.
Коэффициент безопасности: 1:4.
R1AT (1 стальная оплетка)
| Артикул | Размер (дюйм) | Внутр. диаметр (мм) | Наружн. диаметр (мм) | Рабочее давление (бар) | Рабочее давление (psi) | Разрывное давление (бар) | Разрывное давление (psi) | Вес (кг/м) |
|---|---|---|---|---|---|---|---|---|
| R1AT-04 | 1/4″ | 6.4 | 14.1 | 190 | 2755 | 760 | 10991 | 0.23 |
| R1AT-05 | 5/16″ | 7.9 | 15.7 | 172 | 2494 | 688 | 9991 | 0.26 |
| R1AT-06 | 3/8″ | 9.5 | 18.1 | 155 | 2247.5 | 620 | 8990 | 0.3 |
| R1AT-08 | 1/2″ | 12.7 | 21.5 | 138 | 2001 | 552 | 7990 | 0.36 |
| R1AT-10 | 5/8″ | 15.9 | 24.7 | 103 | 1493.5 | 412 | 5989 | 0.46 |
| R1AT-12 | 3/4″ | 19 | 28.6 | 86 | 1247 | 344 | 5003 | 0.56 |
| R1AT-16 | 1″ | 25.4 | 36.6 | 69 | 1000.5 | 276 | 4002 | 0.74 |
| R1AT-20 | 1-1/4″ | 31.8 | 44.8 | 43 | 623.5 | 172 | 2494 | 1.06 |
| R1AT-24 | 1-1/2″ | 38.1 | 52 | 34 | 493 | 136 | 2001 | 1.36 |
| R1AT-32 | 2″ | 50.8 | 65.9 | 26 | 377 | 104 | 1494 | 1.65 |
R2AT (2 стальные оплетки)
| Артикул | Размер (дюйм) | Внутр. диаметр (мм) | Наружн. диаметр (мм) | Рабочее давление (бар) | Рабочее давление (psi) | Разрывное давление (бар) | Разрывное давление (psi) | Вес (кг/м) |
|---|---|---|---|---|---|---|---|---|
| R2AT-04 | 1/4″ | 6.4 | 15.9 | 345 | 5003 | 1380 | 20000 | 0.38 |
| R2AT-05 | 5/16″ | 7.9 | 17.3 | 293 | 4249 | 1172 | 17000 | 0.45 |
| R2AT-06 | 3/8″ | 9.5 | 19.7 | 276 | 4002 | 1104 | 16000 | 0.53 |
| R2AT-08 | 1/2″ | 12.7 | 23.1 | 241 | 3495 | 964 | 13993 | 0.65 |
| R2AT-10 | 5/8″ | 15.9 | 26.3 | 189 | 2741 | 756 | 10965 | 0.76 |
| R2AT-12 | 3/4″ | 19 | 30.2 | 155 | 2248 | 620 | 8990 | 1 |
| R2AT-16 | 1″ | 25.4 | 38.9 | 138 | 2001 | 552 | 8000 | 1.4 |
| R2AT-20 | 1 1/4″ | 31.8 | 49.6 | 112 | 1624 | 448 | 6500 | 2.14 |
| R2AT-24 | 1 1/2″ | 38.1 | 56 | 86 | 1247 | 344 | 5000 | 2.55 |
| R2AT-32 | 2″ | 50.8 | 68.6 | 78 | 1131 | 312 | 4525 | 3.3 |
